一、产品说明：
插拔力试验机适用于各种连接器等产品之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验，利用Windows，视窗中文画面设定，操作简单方便，且所有资料皆可储存（试验条件，位移曲线图，寿命曲线图，检查报表---等等）。
同时，解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边的问题。
二、标准本体参数：
|
规定最大荷重
|
50、20、10、5、2KG（任选一个）
|
|
ZUI小分解度
|
0.01G
|
|
ZUI大测定高度
|
150mm
|
|
ZUI小微调距离
|
0.01mm
|
|
测定速度范围
|
0-200mm/min
|
|
X、Y轴移动范围
|
0-75mm
|
|
传支机构
|
滚珠螺杆
|
|
驱动马达
|
伺服马达
|
|
外观尺寸
|
W400×D300×H1000mm
|
|
机台重量
|
75KG
|
|
电源
|
AC220V
|
三、测试项目：
※ 连接器插拔寿命衰减曲线分析的测试；
※ 连接器整排插拔测试、单PIN保持力测试；
※ 连接器产品的插入力与位移量、及拔出力与位移量测试；
※ 连接器单孔插拔试验、连接器Normal Force测试；
※ 一般压缩，拉伸破坏试验；
四、产品特点：
※ 可列印储存图形（插拔位移曲线图，寿命曲线图，检查报表）；
※ 测试资料储存于硬碟（每一笔资料皆可储存，不限次数）；
※ 测试条件皆可由电脑画面设定，方便且快速（含插拔行程，速度，暂停时间等）；
※ 检验报表抬头内容可随时修改（中英文皆可）；
※ 检验报表可转档至EXCEL.WORD做编辑；
五、标准配备：

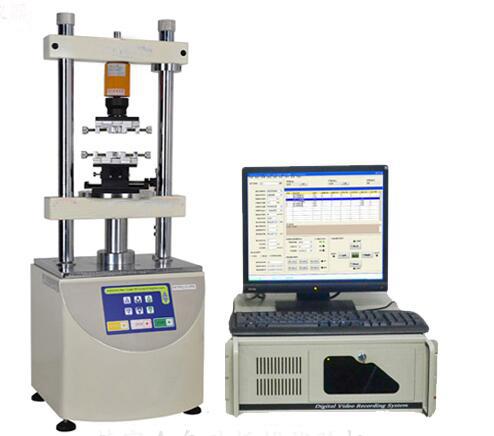

※ 1310PR测试机台主体壹台 ；
※ 控制系统（工控电脑、17寸液晶显示器、附送佳能彩色喷墨式印表机）；
※ Window系统插拔控制操作软件；
※ 荷重元壹个、夹嘴三套、X-Y移动台壹个；
※ 整排连接器用位置自动修正装置；
※ 整排连接器专用夹具一套 ；
※ 选购品：导通及电阻参数测试系统 。
|
